查特 MVE 液氦系統：標準化搭建流程與核心設計原則
查特（Chart MVE）液氦系統作為超低溫領域的關鍵基礎設施，廣泛應用于核磁共振（MRI）、大型科研裝置（如加速器、低溫物理實驗）、半導體制造等領域。其系統搭建是一項涉及精密工程、低溫物理和安全管理的綜合性任務。一套穩定、高效的液氦系統，絕非簡單的設備拼裝，而是基于嚴格原則的系統性工程。本文將深入剖析查特 MVE 液氦系統的標準搭建方式與核心設計原則。
一、系統概述與核心組件

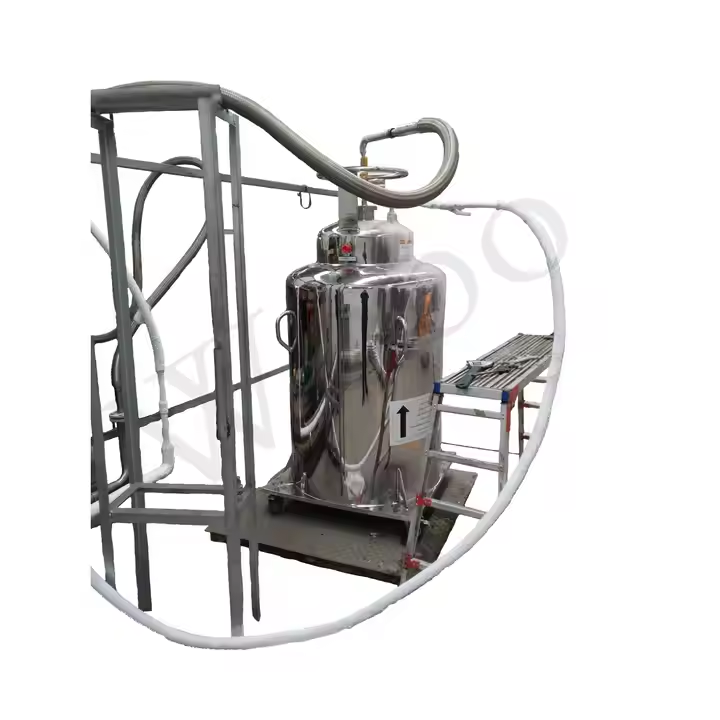

一套完整的查特 MVE 液氦系統，通常以液氦杜瓦（儲罐） 為核心，延伸出供給、回收、純化與安全監控等多個子系統。
核心存儲單元（液氦杜瓦）：
采用高真空多層絕熱（Super Insulation） 技術，確保極低的日蒸發率。
配備帶壓力構建器（Cold Head/Heater），用于在需要輸送時在杜瓦內建立安全壓力。
集成液位計、壓力傳感器、安全閥等多重監控與安全裝置。
輸送子系統：
輸液管（Transfer Line）：雙層真空絕熱軟管或硬管，是連接杜瓦與使用端（如磁體）的“動脈”。其真空性能直接決定輸送損耗。
安全閥與截止閥：在管道關鍵節點設置，用于隔離和控制流路。
回收與純化子系統（對于閉環系統）：
氦氣回收管路：將使用端蒸發的氣態氦（Boil-off Gas）引回。
氦氣純化器（Purifier）：去除回收氣體中的水汽、空氣等雜質，將其純化至可供再液化或直接回充杜瓦的級別（通常要求 >99.999%）。
儲氣袋或低壓儲罐：作為回收氣體的緩沖容器。
監控與控制系統：
集中監控杜瓦液位、壓力、各閥組狀態。
監測純化器工作狀態及氣體純度。
具備自動報警、緊急切斷和事件記錄功能。
二、系統搭建的核心設計原則
在搭建前，必須遵循以下基本原則，以確保系統的長期可靠性、安全性與經濟性。
原則一：安全性至高無上
壓力安全：所有承壓部件（杜瓦、管道、閥門）必須符合相關壓力容器標準，安全閥的設定和排放能力需經過計算和認證。
窒息風險預防：液氦大量泄漏會導致空間內氧氣被置換。系統應安裝在通風良好的區域，并考慮配備氧氣含量監測報警器。
低溫傷害防護：所有可能接觸低溫液體或冷氣的表面，必須進行隔熱處理或設置防護罩，并明確標識警告。
冗余設計：關鍵安全參數（如壓力、液位）的監測應有冗余；重要閥門可考慮備用或手動旁通。
原則二：絕熱效率最大化
路徑最短化：在滿足操作和維護空間的前提下，輸送管線應盡可能縮短，減少冷量損失。
絕熱性能最優化：輸液管必須選用高真空絕熱產品，并確保其真空壽命。所有管道連接處（如彎頭、接頭）的絕熱處理需與管道本體性能匹配。
減少熱橋：所有支架、吊架必須采用絕熱墊塊，防止熱量從墻/架傳導至低溫管道。
原則三：系統可靠性保障
模塊化與標準化：優先采用查特原廠或認證的標準化接口組件，確保兼容性和密封可靠性。避免現場非標加工關鍵連接件。
材料兼容性：所有接觸氦氣（尤其是低溫液體）的部件材料，必須確保在-269°C下仍保持良好的機械性能和密封性能（如使用不銹鋼、特定合金，避免某些塑料或不適用的金屬）。
可維護性設計：閥門的布置應便于操作和檢修；系統應預留必要的吹掃、抽真空和測壓接口，便于日后維護和檢漏。
原則四：操作便捷與自動化
集中控制：將主要的控制、監測和報警功能集成到一人機界面，實現一站式管理。
流程自動化：對常規操作，如杜瓦壓力構建、自動輸液、純化器啟停等，可編程實現自動化序列，減少人工操作失誤。
狀態可視化：清晰的系統流程圖面板，實時顯示各點壓力和閥門開關狀態，便于快速診斷。
三、標準化搭建流程概要
一個規范的搭建項目通常遵循以下階段：
前期規劃與設計：
需求分析：明確終端耗量、峰值流量、存儲容量、是否需要回收等。
現場勘察：確定設備布局、管道走向、通風條件、承重、安全通道。
系統設計：繪制詳細的工藝與儀表流程圖（P&ID），編制設備與材料清單。
場地準備與基礎設施：
完成設備基礎的建造與承重測試。
確保供電、通風、消防等配套設施到位。
安裝必要的固定支架和管道橋架。
設備就位與主管道安裝：
主杜瓦、純化器等大型設備吊裝就位。
安裝絕熱輸送管道，此過程需極度小心，保護管道真空夾層不受損壞。
所有焊接必須由具有低溫管路焊接資質的技師完成，并進行氦質譜檢漏。
輔助系統與電儀安裝：
安裝氣體回收管路、安全閥、截止閥等。
鋪設電纜，安裝傳感器、控制器、報警裝置。
完成所有電氣接線與儀表校準。
系統吹掃、檢漏與調試：
使用高純氮?dú)饣蚝鈱θ抗艿肋M(jìn)行多次吹掃，去除水分和雜質。
對整個系統進行整體壓力檢漏，確保所有連接點的密封性。
逐項測試各閥門動作、傳感器讀數、報警功能及自動控制序列。
預冷與試運行：
使用液氮對系統進行逐步預冷，防止液氦直接注入造成劇烈熱沖擊。
系統充分預冷后，引入少量液氦進行實際輸液和回收測試，驗證性能。
對操作和維護人員進行全面培訓。
文檔交付與驗收：
提供完整的竣工圖紙、操作手冊、維護指南和零部件清單。
系統穩定運行一段時間后，進行最終驗收。
四、關鍵注意事項
杜絕污染：氦系統最怕水汽和空氣污染。任何開口作業后，重新投用前必須嚴格進行吹掃和抽真空。
緩慢操作：對于低溫閥門，必須緩慢開啟或關閉，避免因液體瞬間汽化（閃蒸）或壓力驟變引發“水錘”效應，損壞設備。
專業團隊：搭建工作必須由同時具備低溫工程經驗和查特產品知識的專業團隊實施，切忌盲目施工。
結語
查特 MVE 液氦系統的成功搭建，是精密設計、優質材料、規范施工和嚴格遵循安全原則的共同結果。它并非一次性安裝工程，而是為未來數年甚至數十年的穩定運行奠定基礎。用戶在規劃之初，就應著眼于全生命周期成本與風險，與有資質的供應商和工程團隊深度合作，從前端設計抓起，才能確保這座“超低溫堡壘”的堅固與可靠，從而為前沿科研或關鍵醫療設備提供不可或缺的低溫保障。
